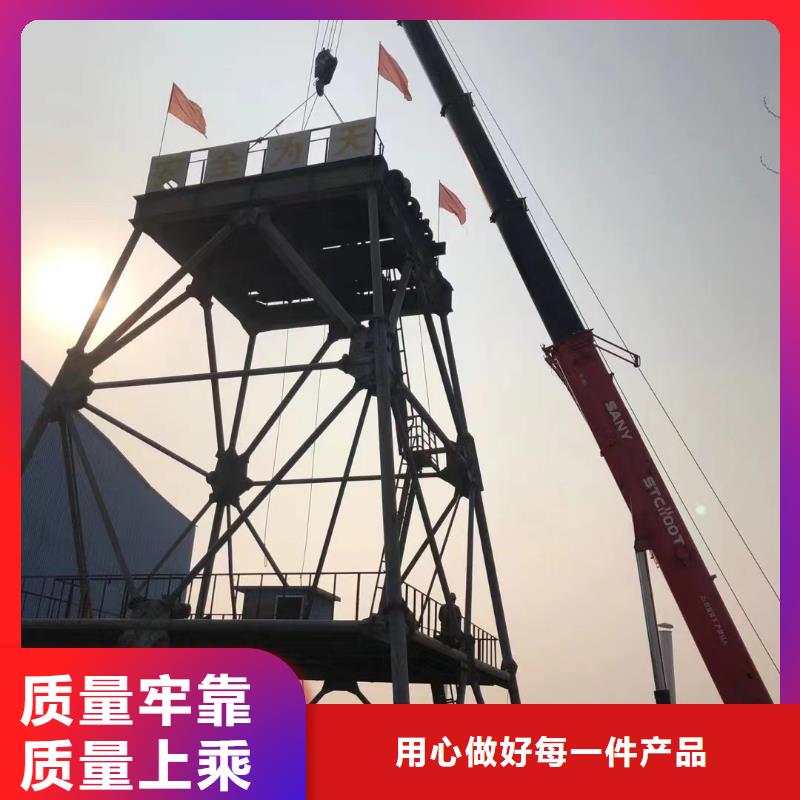

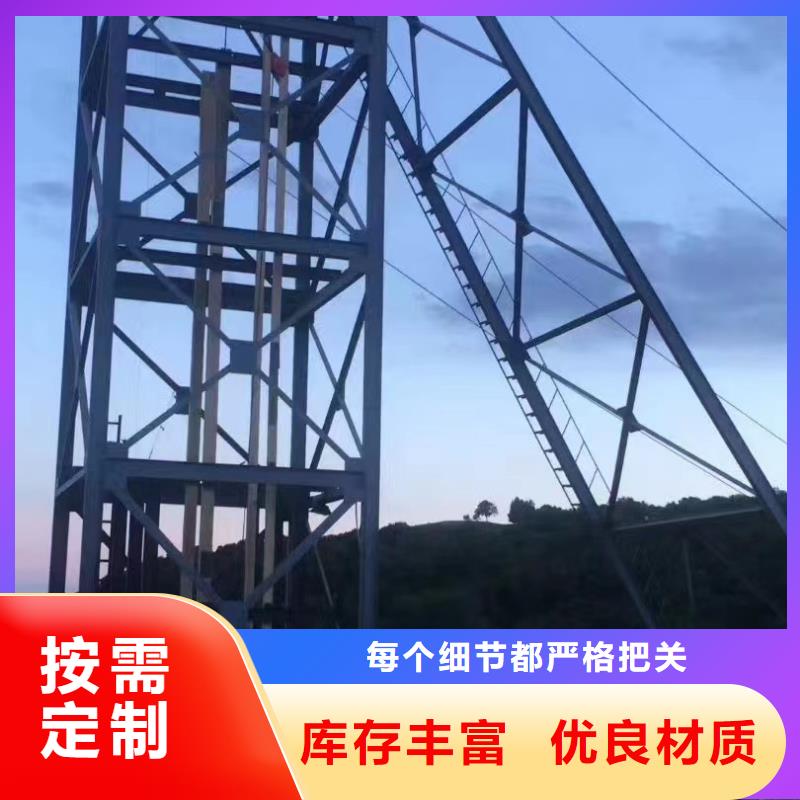

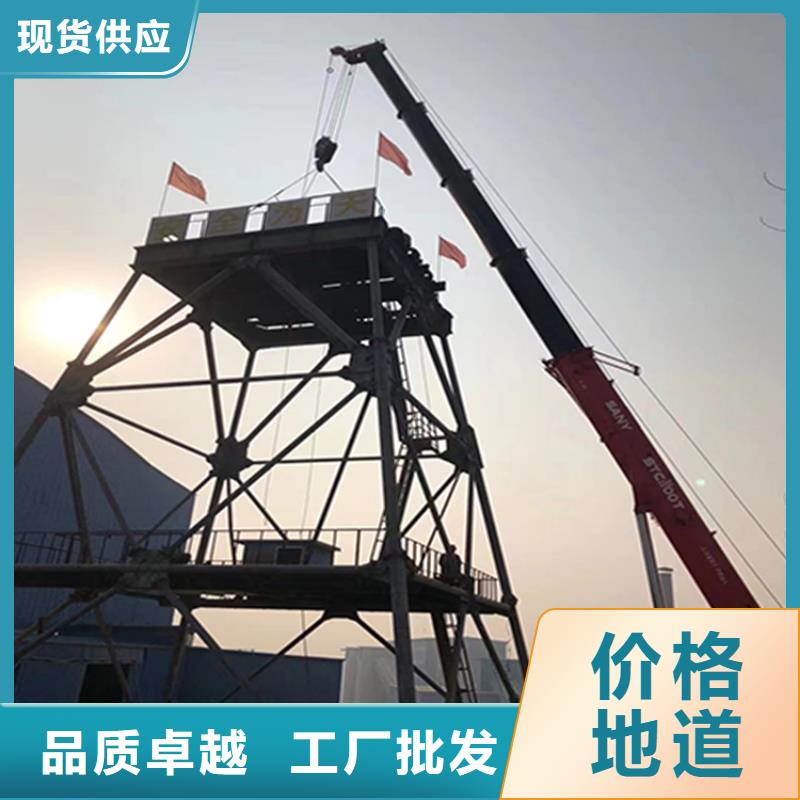

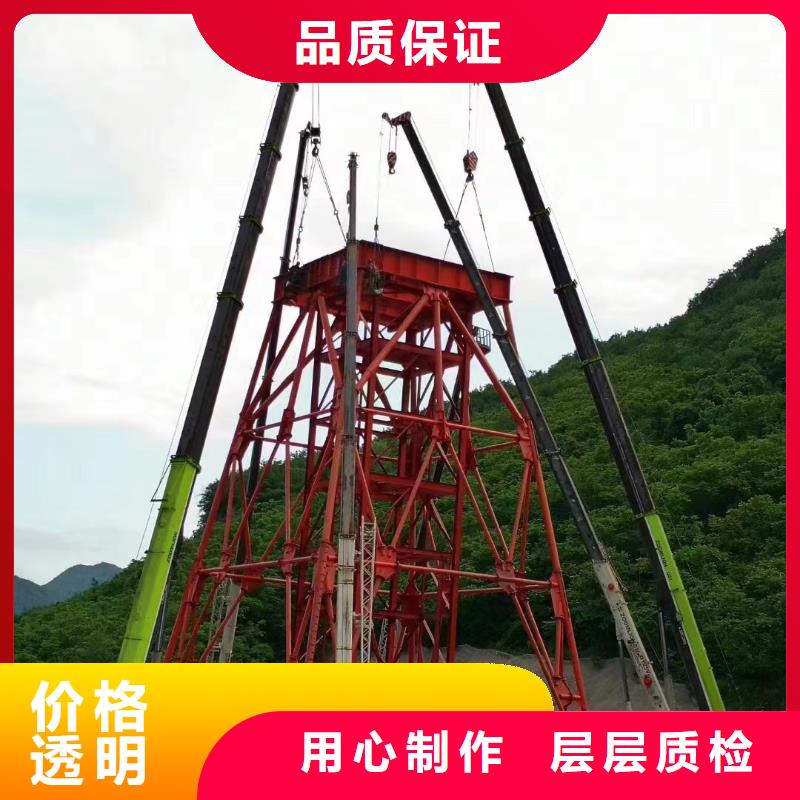

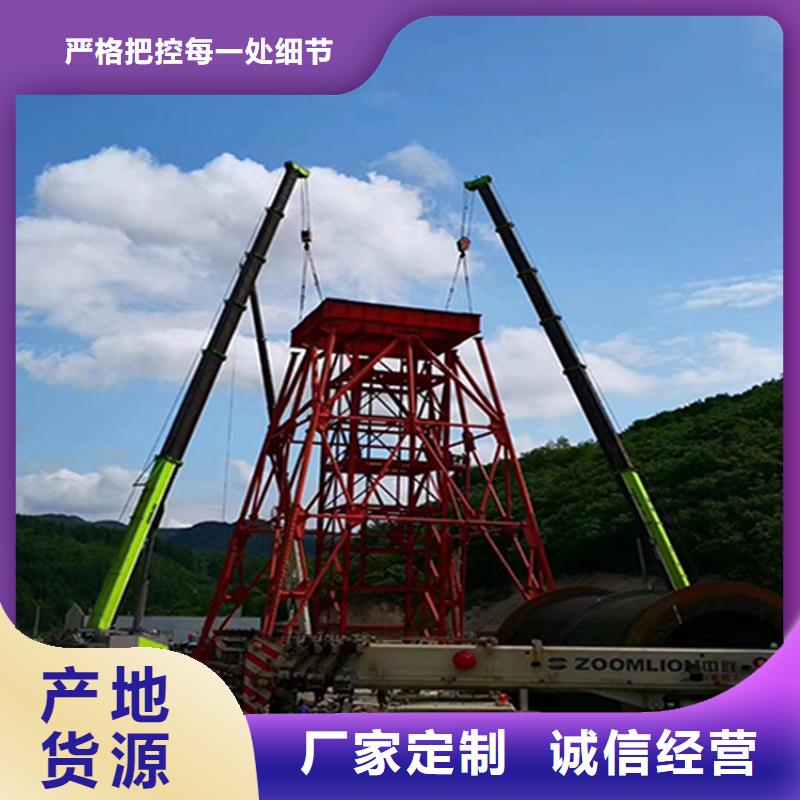

凿井井架为桁架空间结构，角柱、支撑杆与斜撑均选用优质无缝钢管，天轮平台的中间梁采用双梁结构设计。采用该结构后更有利于天轮的布置，从而减轻了天轮平台的重量，整体承载强度高，可多次重复使用，构件重量轻，安装、拆卸和运输方便。根据井架高度、天轮平台尺寸及其适用的井筒直径、井筒深度等条件，亭式钢管井架共有八个规格，其编号为I、II、III、IV、新IV和V型等，分别适用于井深200、400、600、800及1100m。选择凿井井架的原则是：能够地承担施工荷载；保证足够的过卷高度；角柱跨距和天轮平台尺寸应满足井口施工材料、设备运输，掘进除渣设备悬吊天轮布置的需要。

凿井井架主体架 主体架主要用来承受天轮平台的荷载，并将其传递给基础。主体架是一个由4片梯形桁架组成的空间结构，上部用螺栓与天轮平台的中梁及边梁连接，下部则立于井架基础上。 主体架沿高度的节间划分，主要决定于主体架本身和卸矸台的高度，此外还应尽量沿高度大致相等。这样可使角柱在各节间的自由长度相等，以便合理选择角柱截面。 主体架的角柱和腹杆，通常采用无缝钢管，因为主体架的主要构件都是按轴心受压计算的，而无缝钢管恰好在各个方向都具有相等的稳定性，能够充分的发挥钢材的力学性能。 为保证井架单有较好的空间稳定性，在主体架内部受力较大的层水平高度外，设置水平连杆，从而形成一个网格状结构。水平连杆还可用来支承卸矸台。为了缩短连杆的跨度和传递卸矸台的荷载，还采用四根斜向拉杆将水平连杆悬吊在主体架的上部第二层的四个角节点上。
